Citation:CHEN Ruiyun, TIAN Wenbin, BAO Haibo, LI Duan, XIE Xinhao, ZHENG Yongjun, TAN Yu. Three-dimensional environment perception technology for agricultural wheeled robots: A review[J]. Smart Agriculture, 2023, 5(4): 16-32.

農業機器人的發展與其具體應用場景高度相關，環境感知系統作為機器人實現自主作業的核心部分，實現其功能的關鍵共性技術發展依賴于以農業輪式機器人為代表的基礎平臺的發展和應用特點。因此，分析農業輪式機器人不同的分類和國內外研究及推廣應用中的經驗和問題，對發展三維環境感知技術具有重要意義。

輪式機器人是移動機器人的一種，是機器人領域的重要分支。廣義上來說，只要移動機構屬于或包含輪式結構的都可以稱之為輪式機器人。除了常見的掃地機器人、物流機器人和智能輪椅等，無人駕駛汽車、輪式無人駕駛農機等大型智能車輛也屬于輪式機器人的范疇。

車輪數目決定了輪式機器人的設計原理與功能，因此根據車輪數目可以將輪式機器人分為單輪滾動機器人、兩輪移動機器人、三輪及四輪移動機器人、多輪移動機器人及復合式（帶有車輪）移動機器人。而按照農業輪式機器人進行農業生產時作業對象的不同，可以進一步將其分為表1所示的不同應用類型。

表1 主要農業輪式機器人分類及功能簡介

Table 1  Agricultural wheeled robot taxonomy and functional overview

不同類型的農業輪式機器人具有不同的使用特點，如表2所示。單輪滾動機器人分為單輪移動機器人和球形機器人兩種，前者的典型代表是1996年美國卡耐基-梅隆大學所研制的Gyrover機器人。但由于單輪滾動機器人屬于動態穩定而靜態不穩定的系統，控制較為復雜，因此對其的研究和在農業領域的應用都較少。

兩輪移動機器人根據車輪布置方式的不同可以分為兩類，分別是兩輪前后布置的自行車機器人和呈左右對稱布置的兩輪移動機器人。自行車機器人在具有一定的側向不穩定性的同時屬于欠驅動的非完整約束系統，對農業環境等復雜地形適應能力較弱。與之類似，呈左右對稱布置的兩輪機器人也需要考慮自平衡問題，該類型機器人在農業領域中也較為少見。

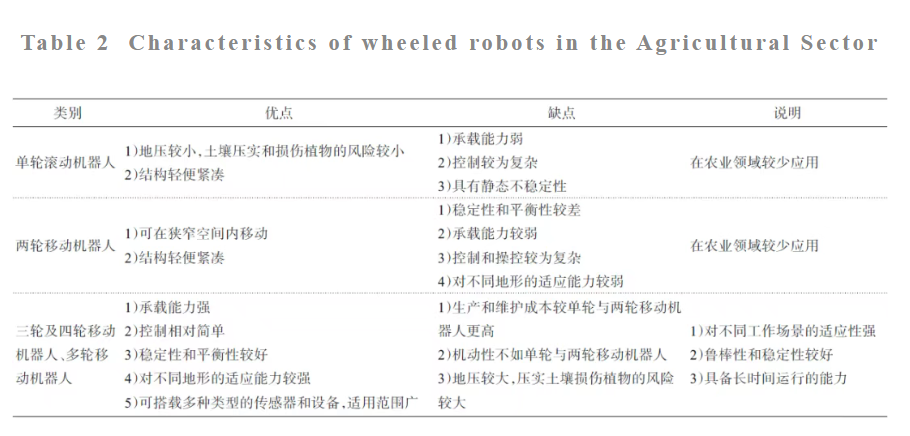

表2 輪式機器人在農業領域的使用特點

Table 2  Characteristics of wheeled robots in the Agricultural Sector

三輪及四輪移動機器人是輪式機器人中最常見的類型和研究的重點，也是輪式機器人在農業領域的主要應用類型。農業四輪移動機器人主要以四輪無人車和無人駕駛拖拉機等為代表，其概念樣機如圖1所示。與其他幾種輪式機器人相比較，四輪移動機器人最符合農業環境下的作業與使用要求。

圖1　概念無人駕駛拖拉機

Fig. 1  Conceptual autonomous tractor

從整體上看，各個國家特有的農業發展特點與農業生產模式使得農業輪式機器人在不同國家的發展現狀有所不同。例如，日本在農業機器人領域處于領先地位，是農業機器人研究較早、市場發育較為成熟的國家之一。但由于土地資源有限，日本的農業以高度的精細化管理為特點。因此日本的研究人員開發了各種類型的農業輪式機器人用于育苗、扦插、采摘和農藥噴灑等農業生產活動。這些農業輪式機器人具備高度的自動化和精確性，有助于提高農作物的產量和質量。美國在農業輪式機器人領域也有廣泛的研究和應用，但與日本相比，美國領土面積大，農業生產以大規模農場為主，農業高度機械化和工業化。在這一前提下，美國對農業輪式機器人的研究側重于大田環境下的作物種植、管理和收割，在無人駕駛拖拉機、無人駕駛收獲機等方面取得了較多研究成果，并且已經將部分農業輪式機器人產品用于實際的農業生產作業。

與外國相比，中國在農業輪式機器人領域的研究起步較晚，目前中國對于農業輪式機器人的研究處于快速發展階段，已經開發了多種適合中國農業大規模和多樣性特點的農業輪式機器人，如蔬果采摘機器人（圖2）、嫁接機器人和田間管理機器人等。雖然近年來中國農業輪式機器人的相關研究取得了很大進展，但現有的農業輪式機器人更多地停留在研究階段，在適用性、作業效果以及智能化程度等方面仍面臨亟需解決的瓶頸問題。適用性方面，現有的農業輪式機器人多為針對某一特定作業場景下的某一生產環節而設計，不適用于同一作業場景下的其他環節和不同的作業場景。這在限制了使用效率的同時，增加了使用農業輪式機器人進行農業生產的成本。在生產規模有限的情況下，這將阻礙農業輪式機器人在實際農業生產中的大規模應用。作業效果方面，現有的農業輪式機器人在大田播種、大田收獲等方面已經有了較為成熟的作業解決方案，可以替代人工進行作業。但在果蔬采摘、切種育種等領域仍存在識別精度低與作業速度慢的問題。智能化程度方面，隨著機器視覺與人工智能技術的不斷進步，農業輪式機器人的智能化程度較以前有了較大提升，但作業環境的復雜性與生產的經濟性使得現有技術水平仍然無法滿足農業生產對其智能化程度的要求，很多任務無法由農業輪式機器人單獨完成。

圖2　輪式番茄采摘機器人

Fig. 2  Wheeled tomato picking robot

為提升農業輪式機器人的適用性、作業效果和智能化程度，不僅需要改進農業輪式機器人的結構，還需要進一步提升其感知系統和決策控制系統的水平。環境感知技術作為感知系統的關鍵技術，在直接影響信息獲取效果的同時，還間接影響了后續決策、控制和執行環節。因此，對農業環境感知技術的研究具有重要意義。
